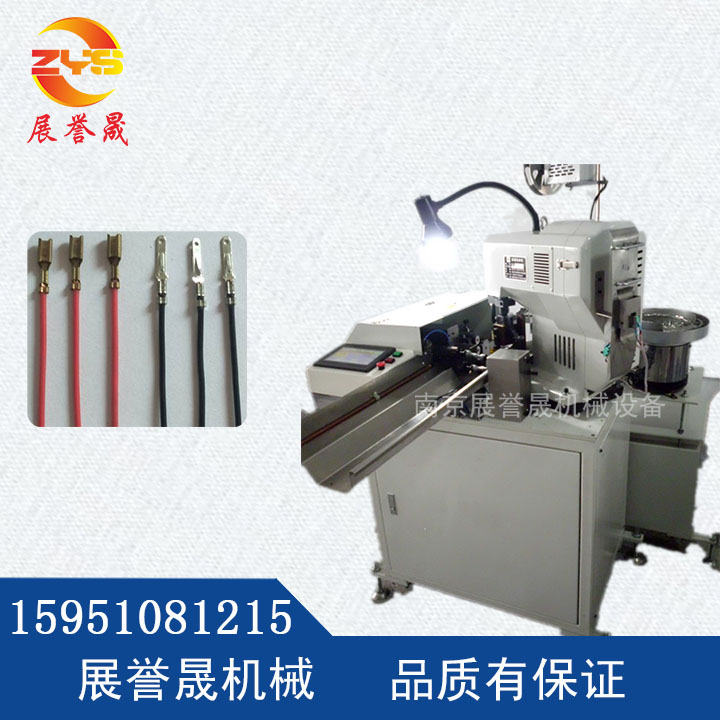

ZYS-11SDN全自动散（单）端子压接机
产品特点：
1、通过马达轴的多样化，使机器的噪音得到大幅的降低。
功能
电线定尺寸切割（切断长度在触摸式面板上输入）、两端剥皮，压接、连带半剥皮、剥皮长度自动设定（在触摸式面板上输入）、剥皮撤回机能、切口深度自动设定（触摸式面板上输入）、端子压接位置自动设定（在触摸式面板输入）
生产能力
0.72秒/根（在设定为最短切断长时）送线速度99rpm
电线尺寸
0.08~3.2m㎡（AWG#26~#18）UL1007相当皮层外径3.2mm以下
电线切割长度
35~10000mm（可以输入至99999.9为止）
切割长度精度
切断长度100mm以下时 偏差为0.5mm+（设定切割长度x0.002）
剥皮长度
线头1~10 线尾：1.~.25mm（设定单位0.1mm）
切口深度
最大调节量3.0mm（付撤回功能）
压接能力
19.600H（2ton）低噪音
检测装置
空气压力下降，有无电线，电线过载，有无端子，端子过载无压接
电源
AC220V 单相8A 50Hz
压缩空气
0.5Mpa（5kgf/c㎡）90NL/min
机械尺寸·重量
约860Wx600Dx1,430H(mm) 约260kg
2、通过组件的小型化和机构的集约化，使耗电量得到大幅的降低。
3、本机在没空气压缩机的情况下，无压缩空气进行稳定作业。
4、本机全数字控制，可以很大程度节约调机时间。
5、配有大容量存储器，可以同时保存100组线材参数，方便操作者随时调用操作。
6、可以进行两端半剥皮的自动设定。
7、可以自动设定总长度，剥皮长度，切割深度。
8、可以单端压接，另端半剥，扭线。
9、本机在出线侧采用滚轮出线，不用进行换夹处理，可以减轻对电线皮层的损伤。
切断长度100mm以上时 偏差为1.Omm+（设定切断长度x0.002)
（设定单位，10Step:1Step=0.01mm）（在触摸式面板上输入）
